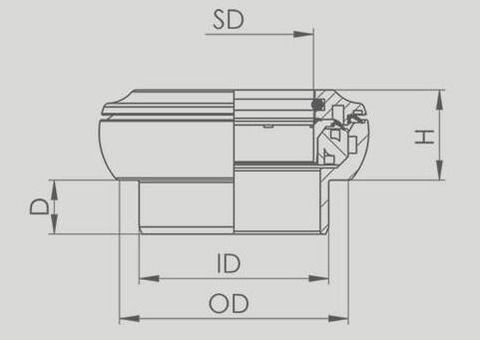

external cup (ec)
Die Kugellager sind in Lagerschalen verpresst, die außerhalb deines Fahrradrahmens sitzen. Diese Bauform ist bei älteren Fahrrädern üblich, insbesondere bei Stahl- und Aluminiumrahmen.
so einfach wie möglich
in vier schritten zum passenden acros-steuersatz
eine frage des typs
1. welchen steuersatz-typ benötigst du?
Aus einer Vielzahl verschiedener Fahrradrahmen ergibt sich leider auch eine Vielzahl verschiedener Steuersätze. Welches Steuersatz-Oberteil bzw. -Unterteil in deinen Fahrradrahmen passt, erklären wir dir hier ganz einfach in jeweils vier schnellen Schritten.

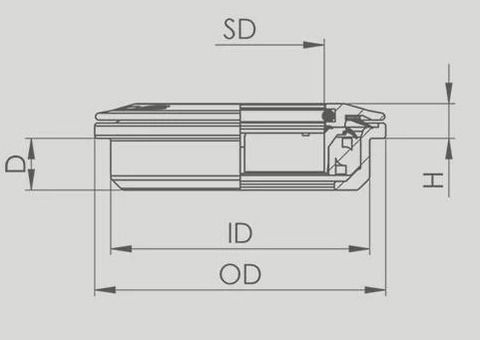

zero stack (zs)
Man spricht auch von semi-integrierten Steuersätzen. Bei diesem Typ ist das Lager in einer Lagerschale verpresst, die im Fahrradrahmen sitzt.
.jpg?width=1920&height=1360)
.jpg?width=1920&height=1360)

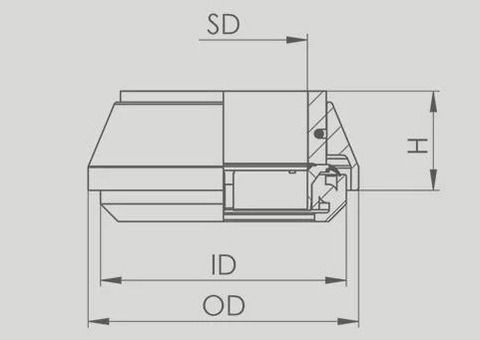

intergrated standard (is)
Integrated Standard (is) Voll-integrierte Steuersätze haben keine eigene Lagerschale. Bei dieser Bauform werden die Lager einfach in den Fahrradrahmen gelegt bzw. manchmal leicht hineingedrückt.
steuersatz-oberteil
auf die größe kommt es an

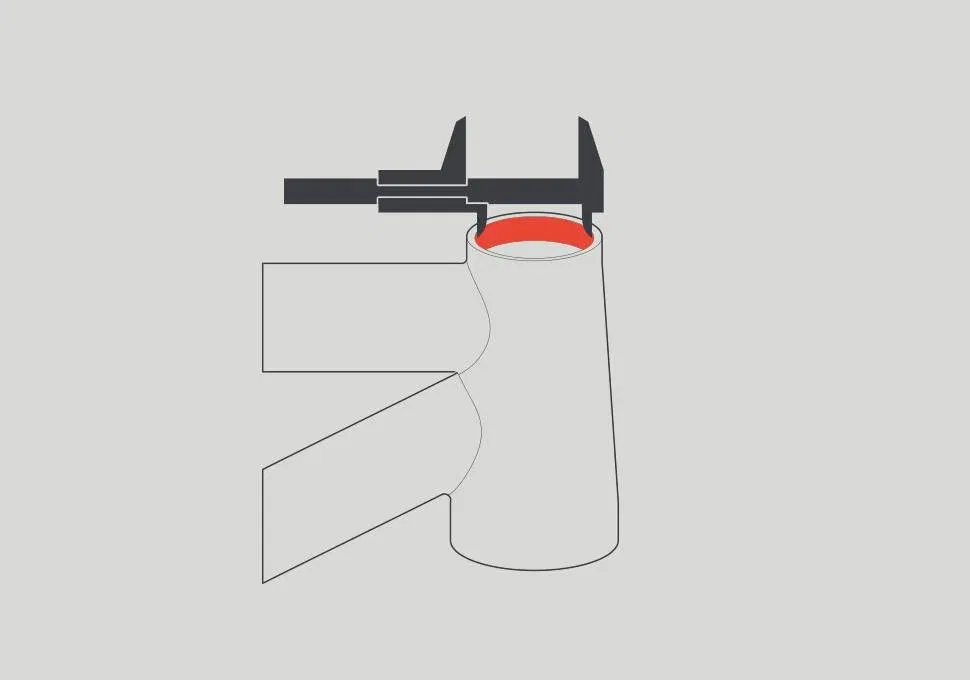

2. Welchen Innendurchmesser hat dein Steuerrohr oben?
Nimm deinen Fahrradrahmen zur Hand und miss den Innendurchmesser des Steuerrohrs am oberen Ende. Notier dann das Maß in Millimetern hinter den beiden Buchstaben aus Schritt 1. Zum Beispiel: ec49, zs44 oder is42.
auch die gabel muss passen

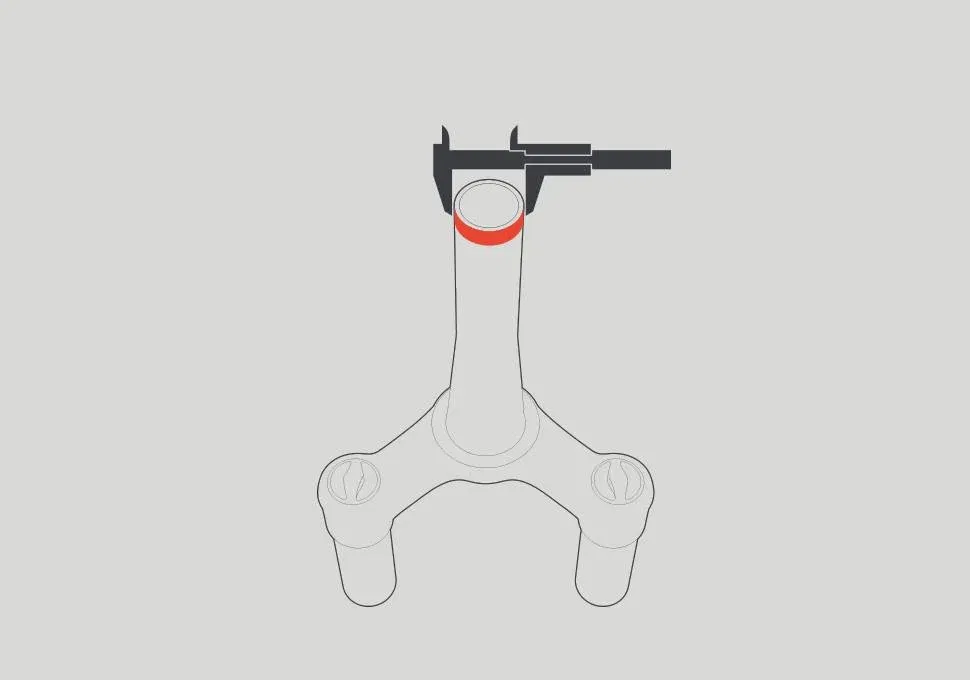

3. Welchen Außendurchmesser hat der Schaft deiner Gabel am oberen Ende?
Nimm dir die Gabel deines Fahrrades und miss den Gabelschaft am oberen Ende. Schreib dir auch dieses Maß in Millimetern hinter dem bereits Notierten auf, abgetrennt durch einen Schrägstrich. Jetzt hast du die offizielle Bezeichnung deines Steuersatz-Oberteils, auch S.H.I.S Code genannt. Zum Beispiel: ec49/28,6, zs44/28,6 oder is42/28,6.
du bist schon fast am ziel
4. Finde deinen Steuersatz jetzt auf acros

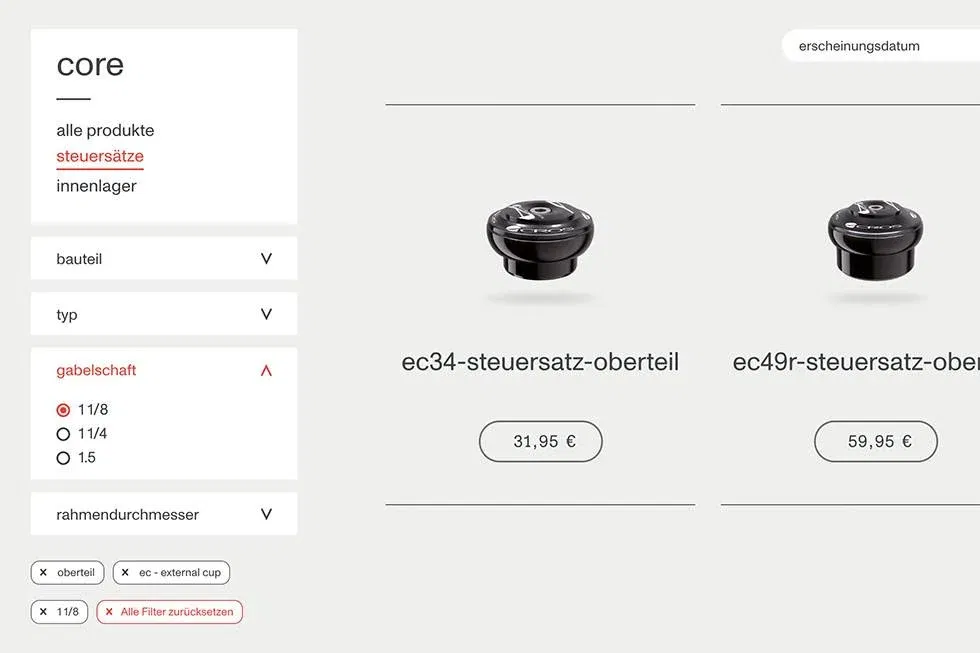

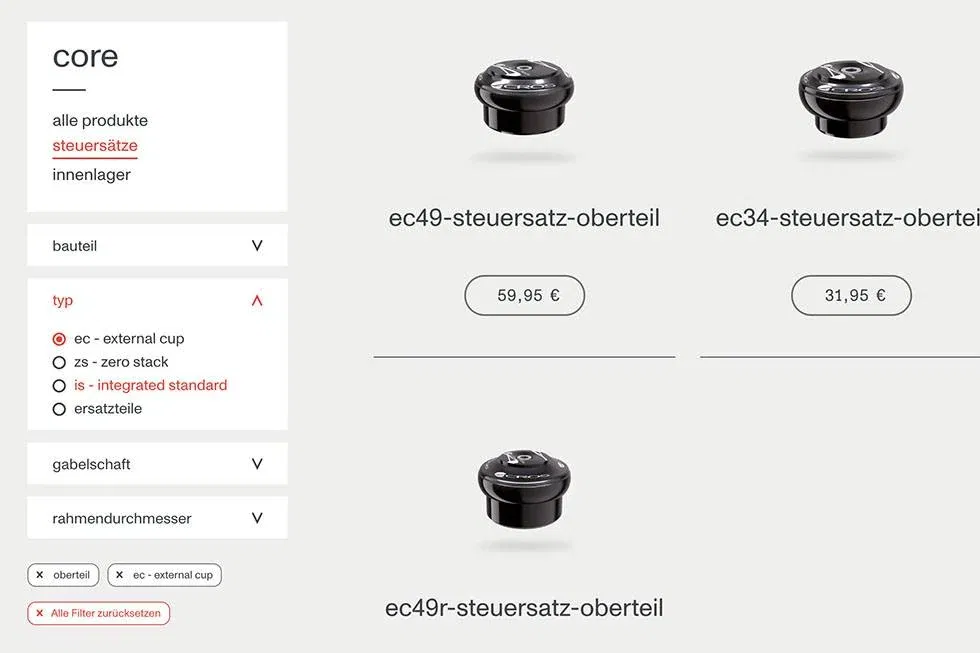

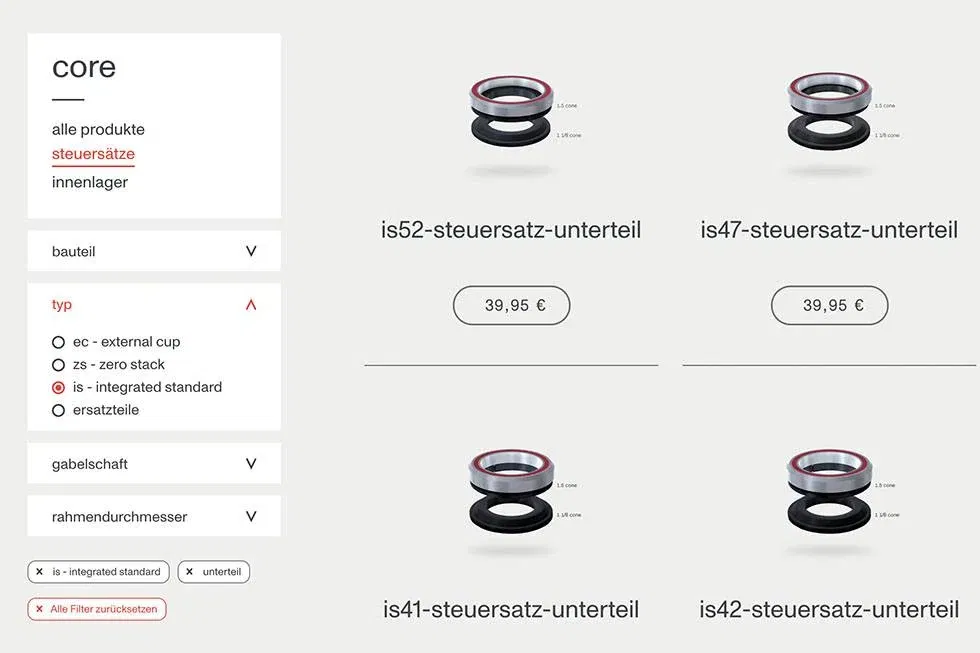

Am schnellsten geht das, wenn du auf unserer Steuersatz-Seite den Filter auf der linken Seite des Bildschirms benutzt und dort die Informationen von den ersten beiden Schritten auswählst. 1. Den Steuersatz-Typ (ec, zs, oder is) 2. Den oberen Innendurchmesser deines Steuerrohrs in Millimetern
Auf der Produktdetailseite der einzelnen Steuersätze hast du dann teilweise noch die Möglichkeit, die passende Größe für deinen Gabelschaft auszuwählen, bevor du den Steuersatz in den Warenkorb legst.
steuersatz-unterteil
auf die größe kommt es an

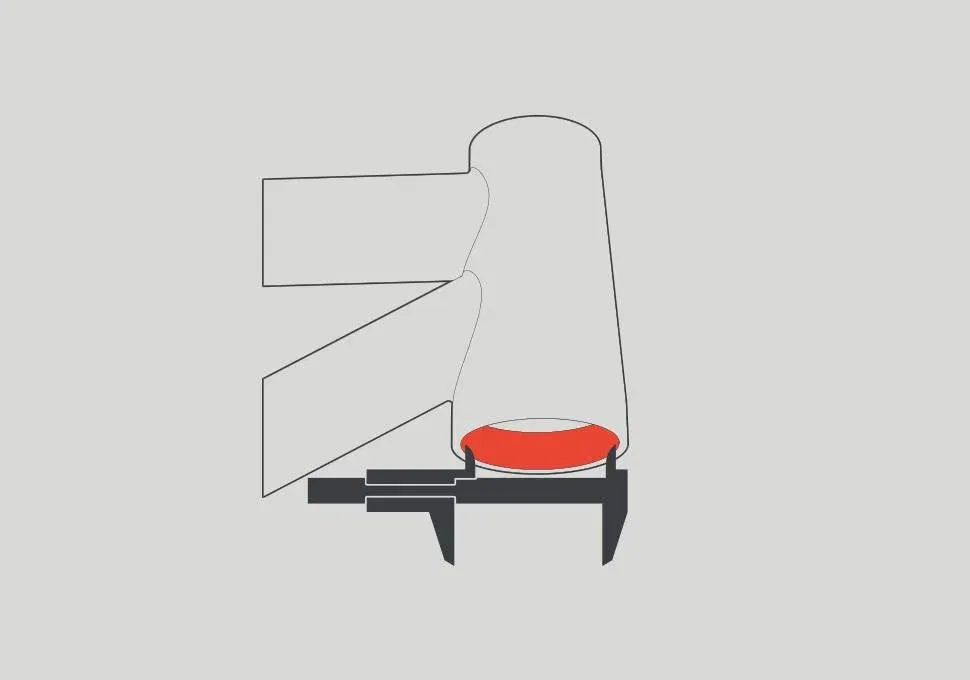

2. Welchen Innendurchmesser hat dein Steuerrohr unten?
Nimm deinen Fahrradrahmen zur Hand und miss den Innendurchmesser des Steuerrohrs am unteren Ende. Notier dann das Maß in Millimetern hinter den beiden Buchstaben aus Schritt 1. Zum Beispiel: ec49, zs56 oder is52.
auch die gabel muss passen

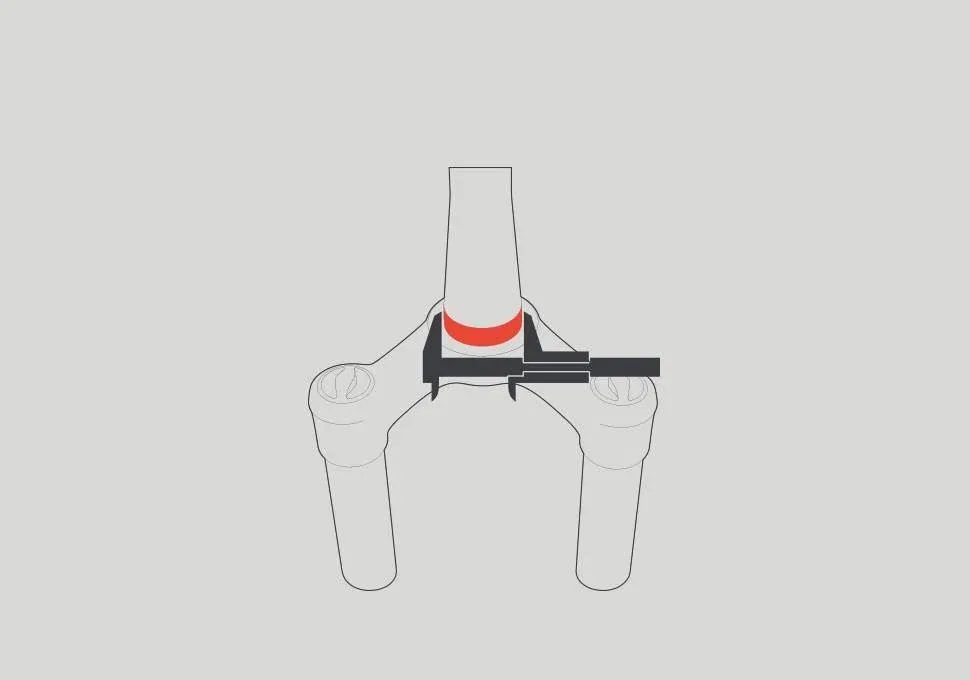

3. Welchen Außendurchmesser hat der Schaft deiner Gabel am unteren Ende?
Nimm dir die Gabel deines Fahrrades und miss den Gabelschaft am unteren Ende. Schreib dir auch dieses Maß in Millimetern hinter dem bereits Notierten auf, abgetrennt durch einen Schrägstrich. Du hast jetzt die offizielle Bezeichnung deines Steuersatz-Unterteils, auch S.H.I.S Code genannt. Zum Beispiel: ec49/39,8 zs44/30 oder is42/30.
du bist schon fast am ziel
4. Finde deinen Steuersatz jetzt auf acros
Am schnellsten geht das, wenn du auf unserer Steuersatz-Seite den Filter auf der linken Seite des Bildschirms benutzt und dort die Informationen von den ersten beiden Schritten auswählst. 1. Den Steuersatz-Typ (ec, zs, oder is) 2. Den unteren Innendurchmesser deines Steuerrohrs in Millimetern

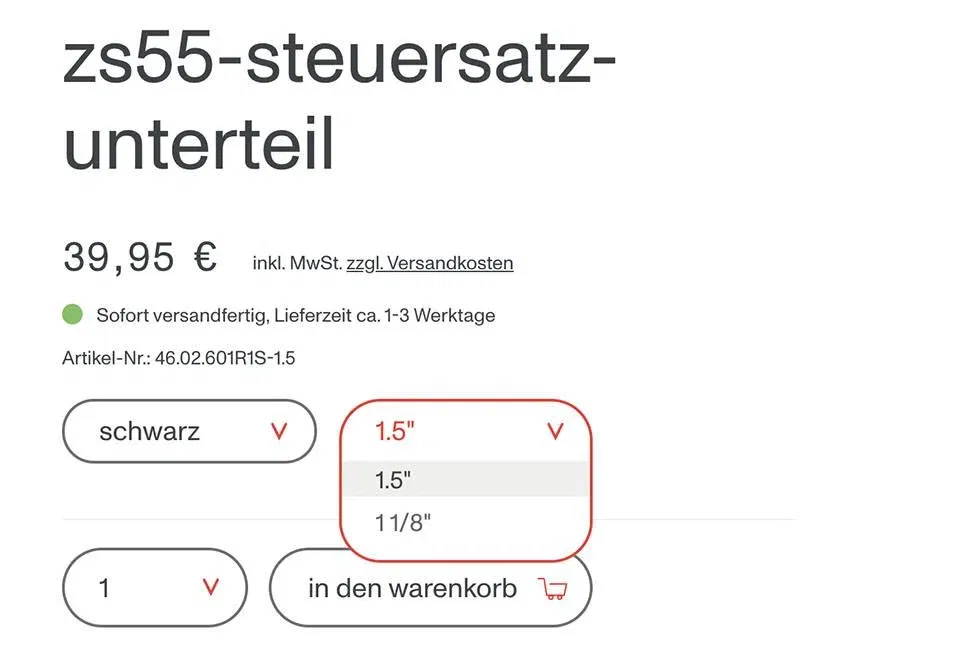

Auf der Produktdetailseite der einzelnen Steuersätze hast du dann teilweise noch die Möglichkeit, die passende Größe für deinen Gabelschaft auszuwählen, bevor du den Steuersatz in den Warenkorb legst.
